Разбираем дроссель на части: полное руководство по внутреннему устройству

В мире электроники существует множество компонентов, которые, подобно серым кардиналам, выполняют критически важные функции, оставаясь при этом в тени более "знаменитых" собратьев вроде процессоров или резисторов. Один из таких незаменимых элементов — дроссель, или катушка индуктивности. На первый взгляд, это простой компонент, но его внутреннее устройство определяет стабильность работы блоков питания, качество фильтрации сигналов и эффективность преобразователей энергии. Многие компоненты, представленные на https://radaelectron.ru, скрывают в себе сложную и интересную конструкцию, и дроссель — яркий тому пример. Сегодня мы заглянем под его корпус, чтобы досконально разобраться, что же находится внутри дросселя, из каких материалов он сделан и как эти составляющие влияют на его характеристики.

Анатомия дросселя: два главных элемента и их симбиоз

Несмотря на огромное разнообразие форм, размеров и назначений, в основе любого дросселя лежат всего два фундаментальных компонента: обмотка и сердечник (или его отсутствие). Их взаимодействие и определяет все электрические свойства катушки индуктивности. Можно сказать, что обмотка — это "мышцы", которые выполняют основную работу по созданию магнитного поля, а сердечник — это "скелет", который направляет и усиливает это поле. Давайте подробно рассмотрим, из чего может быть сделан этот "скелет".

Сердечник: основа индуктивности и магнитного потока

Сердечник, или магнитопровод, — это элемент, расположенный внутри обмотки, чья главная задача — концентрировать и усиливать магнитное поле, создаваемое током. Материал и форма сердечника кардинально влияют на конечные характеристики дросселя: его индуктивность, рабочий диапазон частот, ток насыщения и уровень потерь. Выбор материала сердечника — это всегда компромисс между различными параметрами.

Ферромагнитные материалы: чемпионы по усилению

Самая обширная группа материалов для сердечников. Их общая черта — высокая магнитная проницаемость, то есть способность во много раз усиливать магнитное поле. Однако внутри этой группы существуют значительные различия.

Ферриты

Это, пожалуй, самый популярный материал для сердечников в современной электронике. Ферриты представляют собой керамические соединения оксида железа с оксидами других металлов (марганца, цинка, никеля). Их ключевое преимущество — высокое удельное электрическое сопротивление.

Высокое сопротивление ферритов сводит к минимуму паразитные вихревые токи (токи Фуко), которые возникают в проводящих материалах под действием переменного магнитного поля и приводят к нагреву и потерям энергии. Именно поэтому ферриты незаменимы в высокочастотных устройствах.

Ферритовые сердечники бывают разных марок, каждая из которых оптимизирована для своего частотного диапазона. Они широко применяются в:

• Импульсных блоках питания (ИБП).
• Фильтрах электромагнитных помех (ЭМП).
• Высокочастотных трансформаторах.
• Антеннах и компонентах радиоаппаратуры.

Они могут иметь самую разную форму: кольца (тороиды), Ш-образные, П-образные, стержневые, чашеобразные (броневые).

Многообразие форм и материалов сердечников позволяет создавать дроссели для любых задач – от миниатюрных ВЧ-фильтров до мощных силовых индукторов.

Порошковые (композитные) материалы

Эти сердечники изготавливаются из мелких частиц ферромагнитного металла (например, железа), изолированных друг от друга диэлектрической связкой. Такая структура, как и у ферритов, препятствует протеканию вихревых токов. К популярным порошковым материалам относятся:

• Рассыпное железо (Iron Powder): Обладает более низкой магнитной проницаемостью по сравнению с ферритами, но выдерживает значительно большие токи до насыщения. Насыщение происходит "мягко", то есть индуктивность падает плавно при превышении номинального тока. Идеально подходит для силовых дросселей в DC-DC преобразователях.
• Сплавы (Альсифер, Мо-пермаллой): Это композитные материалы на основе сплавов железа, кремния, алюминия (Альсифер или Sendust) или молибдена, никеля (Мо-пермаллой или MPP). Они сочетают в себе хорошие магнитные свойства с высокой температурной стабильностью и низкими потерями, что делает их отличным выбором для прецизионных фильтров и дросселей, работающих в жестких условиях.

Электротехническая сталь

Этот материал — король низкочастотной силовой электроники. Сердечники из электротехнической стали представляют собой пакеты тонких, изолированных друг от друга лаком пластин. Ламинированная структура необходима для борьбы с теми же вихревыми токами, которые на низких частотах (50/60 Гц) особенно велики в сплошных металлических сердечниках.

Если бы сердечник сетевого трансформатора был сделан из цельного куска стали, он бы мгновенно перегрелся и расплавился из-за огромных вихревых токов. Разделение на изолированные пластины блокирует их путь, сохраняя при этом магнитные свойства.

Применение таких дросселей ограничено низкими частотами: сетевые фильтры, дроссели в ламповых усилителях, балласты для люминесцентных ламп старого образца.

Дроссели без сердечника (воздушные)

Иногда лучшим сердечником является его полное отсутствие. В таких катушках обмотка наматывается на диэлектрический каркас (пластик, керамика) или вовсе является самонесущей. Магнитное поле в этом случае замыкается через воздух.

Ключевые особенности воздушных дросселей:

1. Низкая индуктивность: Отсутствие ферромагнетика не позволяет достичь высоких значений индуктивности при разумных размерах.
2. Полное отсутствие насыщения: Так как воздух не может "насытиться" магнитным полем, индуктивность такой катушки остается строго постоянной при любом токе.
3. Высокая линейность и добротность: Отсутствие потерь в сердечнике делает их идеальными для высокочастотных резонансных контуров, где важна максимальная точность и минимальные искажения сигнала.

Такие катушки — незаменимые компоненты в радиопередающей аппаратуре, селективных фильтрах, колебательных контурах и измерительных приборах, работающих на мегагерцовых и гигагерцовых частотах.

Обмотка: проводник, создающий магию магнетизма

Если сердечник — это скелет дросселя, то обмотка — его кровеносная и нервная система. Именно по виткам провода течет электрический ток, который и порождает то самое магнитное поле, ради которого все и затевается. Конструкция обмотки не менее важна, чем материал сердечника, и от нее напрямую зависят такие параметры, как индуктивность, максимальный рабочий ток, добротность и уровень потерь.

Материал и изоляция: не просто медная проволока

В подавляющем большинстве дросселей в качестве материала обмотки используется медь. Выбор очевиден: медь обладает одним из самых низких показателей удельного электрического сопротивления (уступает только серебру), что минимизирует омические потери (нагрев) при протекании тока. В некоторых сверхдешевых или специфических компонентах может применяться алюминий, но его более высокое сопротивление и сложности с пайкой ограничивают его распространение. Для высококачественных дросселей часто используют бескислородную медь высокой степени очистки.

Однако голый медный провод бесполезен. Каждый виток обмотки должен быть надежно изолирован от соседних, иначе произойдет короткое замыкание, и катушка превратится в обычный кусок меди. Для этой цели провод покрывают тонким, но прочным слоем специального эмалевого лака. Этот лак должен обладать несколькими ключевыми свойствами:

• Высокая диэлектрическая прочность: способность выдерживать высокое напряжение между витками.
• Термостойкость: способность сохранять изолирующие свойства при нагреве дросселя во время работы. Существуют разные температурные классы эмальпровода, определяющие его максимальную рабочую температуру.
• Механическая прочность и эластичность: изоляция не должна трескаться или осыпаться в процессе намотки.

Качество изоляции провода — это безмолвный гарант надежности дросселя. Межвитковое замыкание из-за пробоя лака является одной из самых распространенных причин выхода из строя силовых катушек индуктивности.

Конструкция обмотки: от витка к индуктивности

Самый очевидный параметр обмотки — это количество витков. Чем больше витков провода намотано на сердечник, тем выше будет индуктивность. Однако зависимость нелинейная и сильно зависит от геометрии сердечника. Помимо количества витков, огромное значение имеет и способ их укладки.

Существует несколько основных техник намотки:

1. Рядовая однослойная намотка: Витки укладываются плотно друг к другу в один слой. Этот способ обеспечивает высокую повторяемость параметров и минимальную собственную емкость катушки, что важно для ВЧ-цепей.
2. Многослойная намотка: Когда одного слоя недостаточно для получения нужной индуктивности, витки укладываются в несколько слоев. Здесь возникает проблема межслоевой емкости, которая может негативно сказаться на работе на высоких частотах.
3. Намотка "внавал": Провод наматывается хаотично, без упорядоченной укладки. Этот метод прост и дешев, но приводит к большому разбросу параметров и высокой паразитной емкости. Применяется в низкочастотных дросселях, где эти факторы не критичны.
4. Намотка "Универсаль" (сотовая): Специальный вид перекрестной намотки, при котором витки в соседних слоях пересекаются под углом. Это значительно снижает межвитковую емкость и позволяет создавать высокодобротные катушки для радиоаппаратуры.

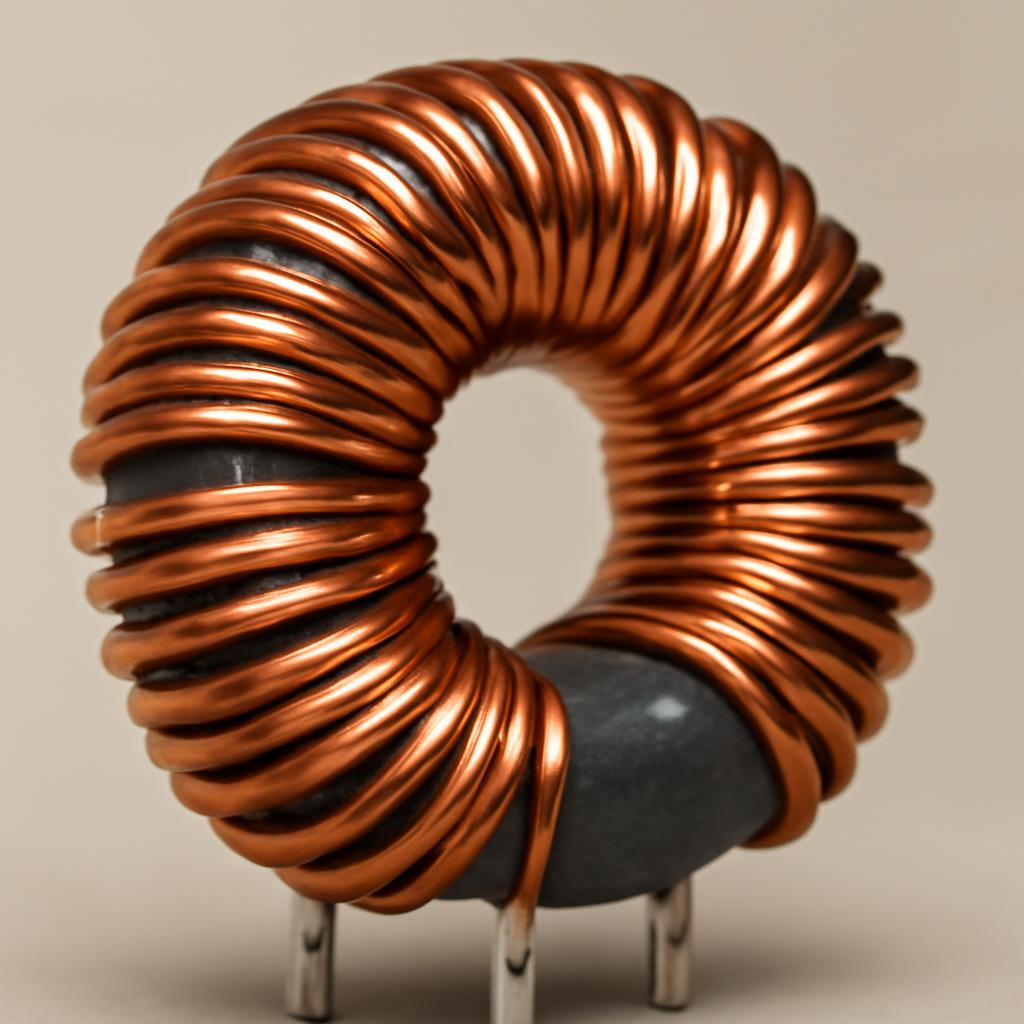

Плотная и аккуратная укладка витков эмалированного медного провода — залог стабильности параметров и высокой эффективности силового дросселя.

Толщина провода и высокочастотные "ловушки"

Диаметр (или сечение) обмоточного провода — критически важный параметр, определяющий максимальный ток, который дроссель может пропустить через себя без перегрева. Чем толще провод, тем ниже его омическое сопротивление (DCR — DC Resistance) и тем больший ток он выдерживает. Для силовых дросселей в блоках питания стремятся использовать максимально толстый провод, чтобы минимизировать потери и повысить КПД устройства.

Низкое значение DCR — один из ключевых показателей качества силового дросселя. Каждый миллиом сопротивления — это потерянная энергия, которая превращается в бесполезное тепло.

Однако на высоких частотах в игру вступают два коварных физических явления: скин-эффект и эффект близости. Скин-эффект (поверхностный эффект) заставляет переменный ток высокой частоты вытесняться на поверхность проводника, из-за чего центральная часть провода практически перестает участвовать в переносе заряда. Эффективное сечение проводника уменьшается, а сопротивление — растет. Эффект близости усугубляет ситуацию в обмотке: магнитные поля соседних витков перераспределяют ток, сгоняя его в еще более узкие области на поверхностях, обращенных друг к другу.

Для борьбы с этими явлениями инженеры придумали специальный провод — литцендрат. Он состоит из множества тонких, изолированных друг от друга эмалью жилок, которые сплетены или скручены вместе. Такая структура заставляет ток распределяться равномерно по всему сечению пучка, что резко снижает потери на высоких частотах. В современных мощных SMD-дросселях также часто применяют провод прямоугольного сечения (плоскую шину), который позволяет более эффективно использовать пространство окна сердечника и имеет большую площадь поверхности для борьбы со скин-эффектом.

Корпус, выводы и конструктивные особенности: собираем все воедино

Мы рассмотрели два главных внутренних элемента дросселя — сердечник и обмотку. Но чтобы стать полноценным компонентом, готовым к монтажу на печатную плату, эта конструкция должна быть заключена в корпус и оснащена выводами для подключения. Внешний вид и конструктивное исполнение дросселя не менее важны, так как они определяют его механическую прочность, способ монтажа, устойчивость к внешним воздействиям и, что очень важно, его электромагнитную совместимость с другими компонентами схемы.

Корпус: защита и форма

Корпус выполняет несколько ключевых функций. Во-первых, это механическая защита хрупкого ферритового сердечника и тонких витков обмотки от повреждений при транспортировке, монтаже и эксплуатации. Во-вторых, он обеспечивает электрическую изоляцию. В-третьих, в некоторых конструкциях корпус участвует в отводе тепла от обмотки. Материалом для корпуса чаще всего служат термостойкие полимеры, эпоксидные компаунды или керамика.

В зависимости от конструкции, дроссели можно разделить на несколько больших групп, но одно из самых важных практических делений — это на экранированные и неэкранированные компоненты.

Экранированные и неэкранированные дроссели

Магнитное поле, создаваемое обмоткой, не всегда полностью замыкается внутри сердечника. Часть силовых линий выходит наружу, создавая так называемое поле рассеяния. Это поле может наводить помехи в соседних проводниках и компонентах на печатной плате, что особенно критично в плотно упакованных и чувствительных устройствах.

• Неэкранированные дроссели (Unshielded) имеют открытую магнитную структуру. Например, классические дроссели "гантельного" типа (Dumbbell), где обмотка намотана на стержневой сердечник с двумя "шляпками". Они просты в изготовлении, дешевы и часто имеют более высокий ток насыщения при тех же габаритах. Однако их поле рассеяния велико, и их нужно располагать на плате с осторожностью.
• Экранированные дроссели (Shielded) имеют конструкцию, которая замыкает магнитный поток внутри компонента. Это может быть достигнуто за счет использования броневых или тороидальных сердечников, либо путем добавления специальной магнитной крышки-экрана поверх обмотки. Такие дроссели создают значительно меньше электромагнитных помех (EMI), что позволяет размещать их близко к чувствительным цепям.

Выбор между этими двумя типами — это всегда компромисс между ценой, размерами и требованиями к электромагнитной совместимости. Давайте сравним их ключевые характеристики в таблице.

Параметр Экранированные дроссели Неэкранированные дроссели Магнитное поле рассеяния Минимальное, поле замкнуто внутри корпуса Значительное, поле выходит наружу Уровень ЭМП (EMI) Низкий Высокий Плотность монтажа на плате Высокая, можно располагать близко к другим элементам Низкая, требуют свободного пространства вокруг Ток насыщения (при равных габаритах) Как правило, ниже Как правило, выше Стоимость Выше Ниже Типичное применение DC-DC преобразователи, блоки питания, чувствительные аналоговые и ВЧ цепи Фильтры общего назначения, цепи, некритичные к помехам

Выводы: связь с внешним миром

Выводы — это металлические контакты, с помощью которых дроссель подключается к печатной плате. По способу монтажа все компоненты делятся на две большие категории:

Выводные (through-hole technology, THT)

Это "классические" дроссели с длинными проволочными выводами, которые вставляются в отверстия на печатной плате и припаиваются с обратной стороны. Такой монтаж обеспечивает очень высокую механическую прочность, что важно для тяжелых и массивных силовых дросселей, подверженных вибрациям. Однако THT-компоненты занимают много места и плохо подходят для автоматизированной сборки.

Компоненты для поверхностного монтажа (surface-mount device, SMD)

Это современный стандарт для подавляющего большинства электронных устройств. SMD-дроссели (их еще называют чип-индукторами) не имеют длинных выводов. Вместо них на корпусе есть небольшие контактные площадки, которые припаиваются непосредственно к дорожкам на поверхности платы. Это позволяет создавать очень компактные устройства с высокой плотностью компонентов и полностью автоматизировать процесс сборки. SMD-дроссели бывают самых разных конструкций: от миниатюрных многослойных керамических индукторов размером с песчинку до мощных силовых экранированных дросселей для блоков питания ноутбуков и видеокарт.

Выбор конструктивного исполнения дросселя — это не вопрос эстетики. Это инженерное решение, которое напрямую влияет на надежность, стоимость и электромагнитную совместимость всего устройства.

От физики к практике: ключевые электрические параметры дросселя

Теперь, когда мы разобрали дроссель на составные части, самое время понять, как их сочетание рождает те электрические характеристики, которые инженеры видят в технической документации (datasheet). Именно эти параметры, а не просто внешний вид, определяют, подойдет ли конкретный дроссель для вашей схемы. Понимание этих характеристик — ключ к правильному выбору компонента.

Индуктивность (l)

Это основная характеристика дросселя, измеряемая в Генри (Гн) и его производных (мГн, мкГн, нГн). Индуктивность определяет способность катушки накапливать энергию в магнитном поле и противодействовать изменению тока, протекающего через нее. Чем выше индуктивность, тем эффективнее дроссель сглаживает пульсации тока. Она зависит от магнитной проницаемости сердечника, количества витков и геометрии катушки.

Омическое сопротивление (DCR)

Это обычное сопротивление постоянному току, которое имеет провод обмотки. Оно зависит от материала (обычно медь), длины и толщины провода. Чем ниже DCR, тем меньше энергии будет теряться в виде тепла при протекании тока. Для силовых дросселей в DC-DC преобразователях низкое DCR — критически важный параметр, напрямую влияющий на КПД всего устройства.

Ток насыщения (isat)

Это один из самых важных и часто неправильно понимаемых параметров. Ток насыщения — это не ток, при котором дроссель сгорает! Это значение постоянного тока, при котором индуктивность компонента падает на определенную величину (например, на 20-30%) из-за насыщения магнитного сердечника. Когда сердечник насыщается, он больше не может эффективно усиливать магнитное поле, и дроссель перестает выполнять свою функцию. В импульсных преобразователях это может привести к резкому росту тока и выходу из строя силовых ключей.

Номинальный ток (irms)

Этот параметр, в отличие от Isat, связан с нагревом. Номинальный ток (или среднеквадратичный ток) — это значение переменного тока, которое вызывает нагрев дросселя до определенной температуры сверх окружающей среды (например, на 40 °C). Он ограничен толщиной провода обмотки и его способностью рассеивать тепло. Превышение Irms приведет к перегреву, разрушению лаковой изоляции провода и выходу компонента из строя.

При выборе силового дросселя всегда нужно учитывать оба токовых параметра: пиковый ток в схеме не должен превышать Isat, а средний рабочий ток — не должен превышать Irms.

Частота собственного резонанса (SRF)

Любая катушка индуктивности обладает не только индуктивностью, но и небольшой паразитной емкостью между витками. На определенной частоте, называемой частотой собственного резонанса, индуктивное и емкостное сопротивления катушки становятся равны. Выше этой частоты дроссель начинает вести себя как конденсатор. Поэтому SRF определяет максимальную рабочую частоту, на которой компонент может эффективно использоваться в качестве индуктивности.

Основные сферы применения дросселей

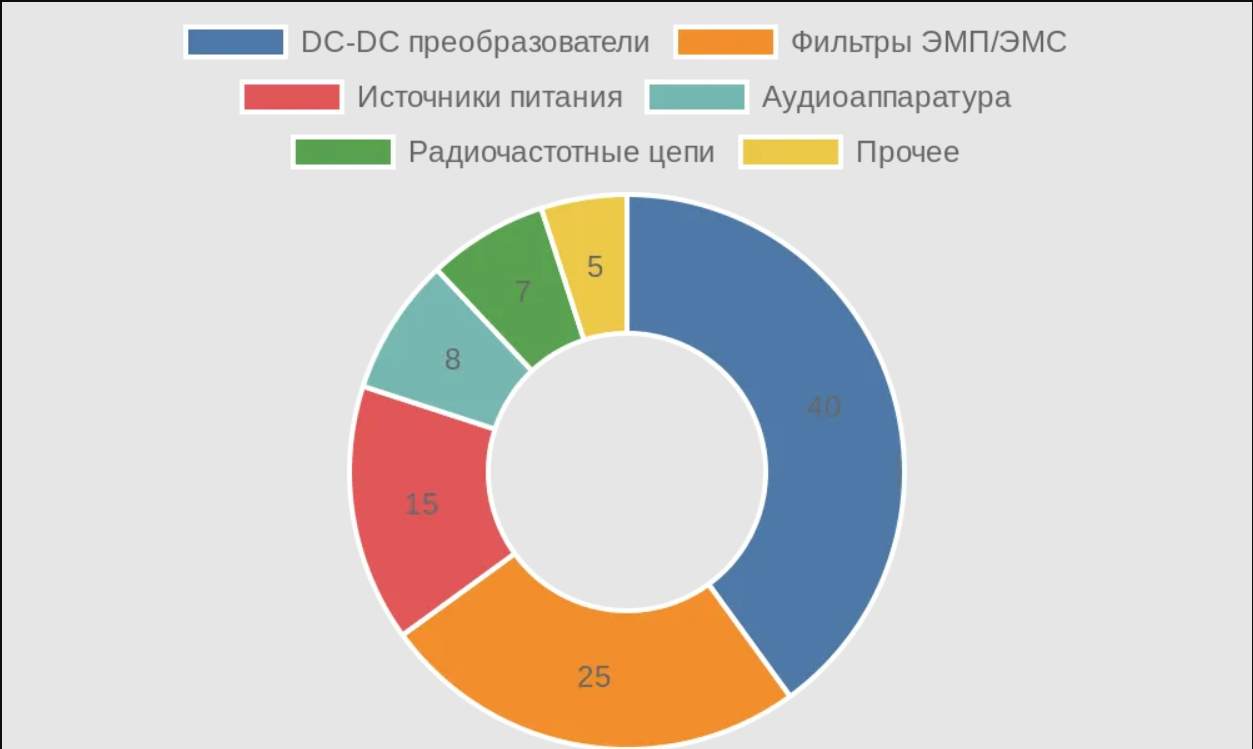

Благодаря своей способности накапливать энергию и фильтровать сигналы, дроссели используются в самых разных областях электроники. Распределение их применения наглядно показывает, где эти компоненты наиболее востребованы.

Основная доля рынка силовых дросселей приходится на импульсные преобразователи напряжения и различные фильтры помех.

Заключение

Мы совершили подробное путешествие внутрь дросселя, разобрав его на ключевые составляющие: сердечник, обмотку и корпус. Теперь вы знаете, что за внешней простотой этого компонента скрывается сложный баланс материалов и конструктивных решений, определяющий его электрические характеристики. Понимание того, как материал сердечника влияет на частотные свойства, а толщина обмотки — на рабочий ток, превращает выбор дросселя из гадания в осознанный инженерный процесс.

Приступая к ремонту или разработке электронного устройства, всегда обращайте внимание не только на индуктивность, но и на токовые характеристики, DCR и конструктивное исполнение дросселя. Не бойтесь изучать техническую документацию и сравнивать компоненты. Чем глубже вы понимаете внутреннее устройство электронных компонентов, тем более надежные и эффективные схемы вы сможете создавать. Экспериментируйте, учитесь и пусть ваши проекты всегда работают стабильно!
